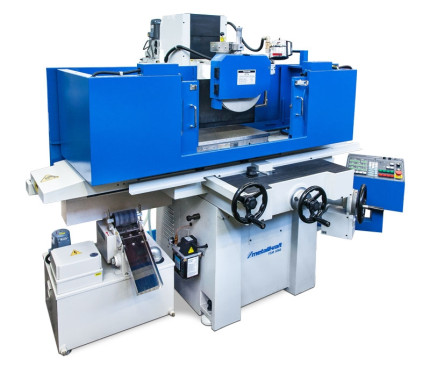

Bruska na plocho FSM 3060 - sestava s magnetickým separátorem

Bruska na plocho
FSM 3060 - sestava s magnetickým separátorem

Přesná bruska na plocho s počítačově řízeným vertikálním posuvem, ideální pro průmyslové využití.

Součástí dodávky této sestavy je zadní stěna ostřiku, přední a boční stěna ostřiku a magnetický separátor s chlazením.

Pro přesné broušení na plocho v průmyslové oblasti
Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci
Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování
Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

Všechny parametry

Doporučené příslušenství

879 990 Kč bez DPH

1 064 787 Kč s DPH

Na dotaz

obj. číslo: 3933060S1

Přidat k porovnání

Technická data

Rozměry upínací desky	300 × 600 mm
Rychlost posuvu stolu	5 – 25 m/min
Rozměry brusného kotouče	355 × 38 × 127 mm
Otáčky	1450 ot/min
Max. vzdálenost vřetene a stolu	500 mm
Max. výška obrobku	252 mm
Olejová náplň	60 l
Výkon motoru chladícího čerpadla	750 W
Příkon	3750 W
Elektrické připojení	400 V
Prostor pro ustavení stroje	2650 × 1550 mm
Rozměry (š × v × h)	2650 × 1800 × 1550 mm
Hmotnost	1700 kg

Rozměry upínací desky

300 × 600 mm

Rychlost posuvu stolu

5 – 25 m/min

Rozměry brusného kotouče

355 × 38 × 127 mm

Otáčky

1450 ot/min

Max. vzdálenost vřetene a stolu

500 mm

Max. výška obrobku

252 mm

Olejová náplň

60 l

Výkon motoru chladícího čerpadla

750 W

Příkon

3750 W

Elektrické připojení

400 V

Prostor pro ustavení stroje

2650 × 1550 mm

Rozměry (š × v × h)

2650 × 1800 × 1550 mm

Hmotnost

1700 kg

Argumenty

Pro přesné broušení na plocho v průmyslové oblasti

Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci

Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování

Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

Ručně zaškrábané vodící dráhy potažené vrstvou „Turcite-B“ zajišťují extrémně plynulé pohyby bez vibrací a s vysokou přesností

Automatické centrální mazání vřetene a všech vedení

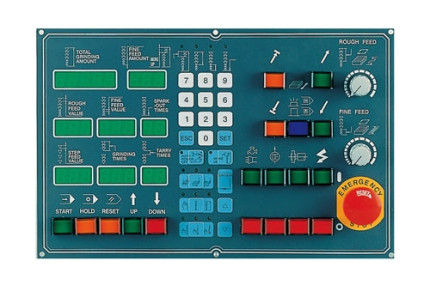

Počítačově řízený, programovatelný vertikální posuv s funkcí rychloposuvu až k obrobku a zpětným chodem

Halogenové osvětlení se stupněm krytí IP65

Druhá příruba brusného kotouče

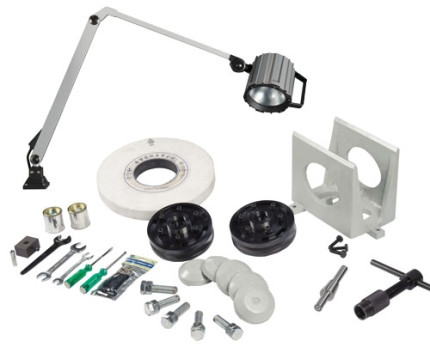

Rozsah dodávky

Elektromagnetická upínací deska

Příruba brusného kotouče

Zařízení pro automatické odmagnetizování

Brusný kotouč

Vyvažovací trn

Orovnávání brusného kotouče

Halogenové pracovní světlo (IP 65)

Vyrovnávací nožky

Seřizovací nářadí

Přední a boční stěna ostřiku

Zadní stěna ostřiku

Magnetický separátor s chlazením

Hydraulický olej není součástí dodávky!

Doporučené příslušenství

Hydraulický olej PARAMO HM 32 - 1 litr

Skladem obj. číslo: PAR0421

99 Kč bez DPH

119 Kč s DPH

Odsávání s chlazením pro FSM 3060

Na dotaz obj. číslo: 3939111

30 290 Kč bez DPH

36 650 Kč s DPH

Odměřování pro brusky na plocho vč. montáže

Na dotaz obj. číslo: 3939998

99 990 Kč bez DPH

120 987 Kč s DPH

Magnetický separátor s chlazením pro FSM 3060

Na dotaz obj. číslo: 3939112

36 390 Kč bez DPH

44 031 Kč s DPH

Automatický papírový filtrační pás s chlazením pro FSM 3060

Na dotaz obj. číslo: 3939113

46 990 Kč bez DPH

56 857 Kč s DPH

Automatický papírový filtrační pás s magnetickým oddělovačem a chlazením pro FSM 3060

Na dotaz obj. číslo: 3939114

64 990 Kč bez DPH

78 637 Kč s DPH

Příruba brusného kotouče pro FSM 3060

Skladem obj. číslo: 3939115

5 790 Kč bez DPH

7 005 Kč s DPH

Úhlový orovnávač pro FSM 3060

Skladem obj. číslo: 3939118

6 690 Kč bez DPH

8 094 Kč s DPH

Rádiusový orovnávač pro FSM 3060

Na dotaz obj. číslo: 3939119

15 190 Kč bez DPH

18 379 Kč s DPH

Přesný svěrák SAV pro FSM 3060

Na dotaz obj. číslo: 3939120

Cena na dotaz

Sinusový stůl SAV pro FSM 3060

Na dotaz obj. číslo: 3939121

Cena na dotaz

Brusné kotouče

Brusný kotouč pro kalený i nekalený materiál 355 × 38 × 127 mm

Skladem obj. číslo: 3939310

6 690 Kč bez DPH

8 094 Kč s DPH

Brusný kotouč pro neželezné kovy a tvrdokovy 355 × 38 × 127 mm

Skladem obj. číslo: 3939312

7 190 Kč bez DPH

8 699 Kč s DPH

Diamantový kotouč pro tvrdokovy a keramiku Form 1 A1

Skladem obj. číslo: 3939316

41 990 Kč bez DPH

50 807 Kč s DPH

Služby

Ustavení stroje

Na dotaz obj. číslo: 9000509

Cena na dotaz

Zaškolení obsluhy stroje

Na dotaz obj. číslo: 9000508

Cena na dotaz

Uvedení stroje do provozu

Na dotaz obj. číslo: 9000660

Cena na dotaz

Soubory ke stažení

Návod k obsluze - Brusky na plocho FSM 1545 - FSM 4080 (pdf , 24,48 MB)

Stáhnout
