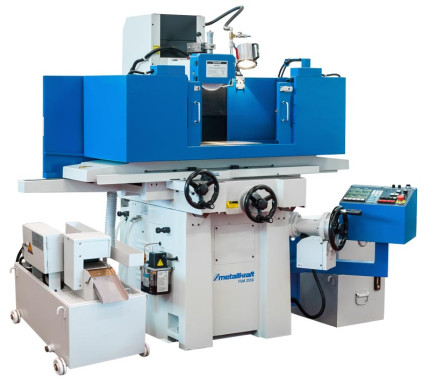

Bruska na plocho FSM 2550 - sestava s magnetickým separátorem

Bruska na plocho
FSM 2550 - sestava s magnetickým separátorem

Přesná bruska na plocho s počítačově řízeným vertikálním posuvem, ideální pro průmyslové využití.

Součástí dodávky této sestavy je zadní stěna ostřiku, přední a boční stěna ostřiku a magnetický separátor s chlazením.

Pro přesné broušení na plocho v průmyslové oblasti
Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci
Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování
Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

Všechny parametry

Doporučené příslušenství

849 990 Kč bez DPH

1 028 487 Kč s DPH

Skladem

obj. číslo: 3932550S1

Přidat k porovnání

Technická data

Rozměry upínací desky	250 × 500 mm
Rychlost posuvu stolu	5 – 25 m/min
Rozměry brusného kotouče	180 × 13 × 31,75 mm
Otáčky	2900 ot/min
Max. vzdálenost vřetene a stolu	500 mm
Max. výška obrobku	340 mm
Olejová náplň	60 l
Výkon motoru chladícího čerpadla	750 W
Příkon	1500 W
Elektrické připojení	400 V
Prostor pro ustavení stroje	2250 × 1400 mm
Rozměry (š × v × h)	2250 × 1800 × 1400 mm
Hmotnost	1350 kg

Rozměry upínací desky

250 × 500 mm

Rychlost posuvu stolu

5 – 25 m/min

Rozměry brusného kotouče

180 × 13 × 31,75 mm

Otáčky

2900 ot/min

Max. vzdálenost vřetene a stolu

500 mm

Max. výška obrobku

340 mm

Olejová náplň

60 l

Výkon motoru chladícího čerpadla

750 W

Příkon

1500 W

Elektrické připojení

400 V

Prostor pro ustavení stroje

2250 × 1400 mm

Rozměry (š × v × h)

2250 × 1800 × 1400 mm

Hmotnost

1350 kg

Argumenty

Pro přesné broušení na plocho v průmyslové oblasti

Maximální tuhost, stabilita a přesnost díky žíhané a tvrzené litinové konstrukci

Elektromagnetická upínací deska pro upnutí obrobku (včetně funkce automatického odmagnetizování

Velmi kvalitní vřeteno s přesnými kuželíkovými ložisky (přesnost oběhu 2 µm)

Ručně zaškrábané vodící dráhy potažené vrstvou „Turcite-B“ zajišťují extrémně plynulé pohyby bez vibrací a s vysokou přesností

Automatické centrální mazání vřetene a všech vedení

Počítačově řízený, programovatelný vertikální posuv s funkcí rychloposuvu až k obrobku a zpětným chodem

Halogenové osvětlení se stupněm krytí IP65

Druhá příruba brusného kotouče

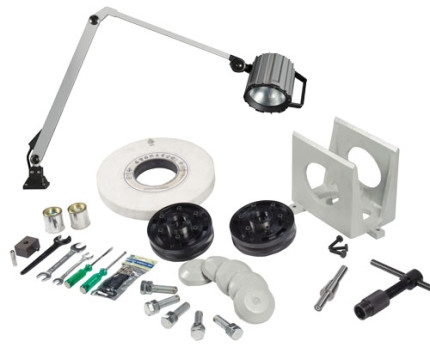

Rozsah dodávky

Elektromagnetická upínací deska

Příruba brusného kotouče

Zařízení pro automatické odmagnetizování

Brusný kotouč

Vyvažovací trn

Orovnávání brusného kotouče

Halogenové pracovní světlo (IP 65)

Vyrovnávací nožky

Seřizovací nářadí

Přední a boční stěna ostřiku

Zadní stěna ostřiku pro FSM

Magnetický separátor s chlazením pro FSM

Hydraulický olej není součástí dodávky!
