| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumeric 828D | |

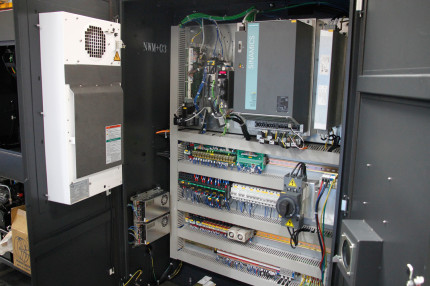

| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 35 kVA | |
| Vřeteno | ||
| Provedení vřetene | DIN ISO 702-1 č.8 | |
| Hnací motor (režim S1) | 15 kW | |
| Krouticí moment motoru (režim S1) | 268 Nm | |
| Hnací motor (režim S6-30%) | 19,5 kW | |
| Krouticí moment motoru (režim S6-30 %) | 349 Nm | |
| Průchod vřetene | 86 mm | |
| Otáčky | 30 – 3500 ot/min | |

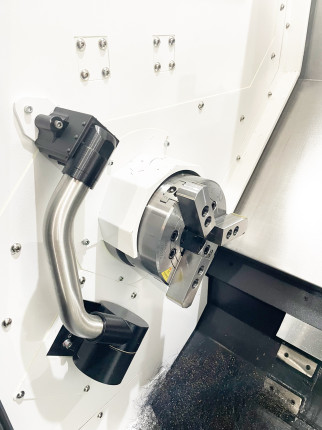

| Průměr sklíčidla | 250 mm | |
| Průchod sklíčidla | 74 mm | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 700 W | |
| Nádrž na chladící kapalinu | 320 l | |
| Údaje o stroji | ||
| Max. točná délka | 1250 mm | |
| Max. točný průměr nad suportem | 480 mm | |
| Max. točný průměr nad ložem | 660 mm | |

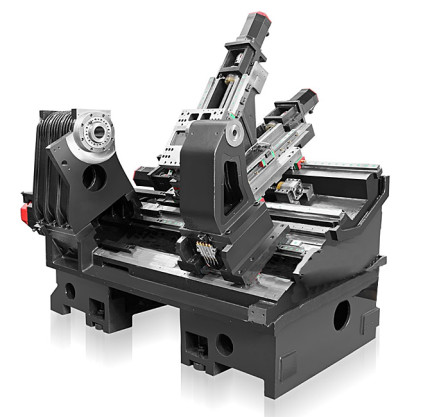

| Úhel lože | 30 ° | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | X ± 0,004 mm / Y ± 0,01 mm / Z ± 0,004 mm mm | |
| Přesnost polohování | X ± 0,008 mm / Y ± 0,005 mm / Z ± 0,008 mm mm | |

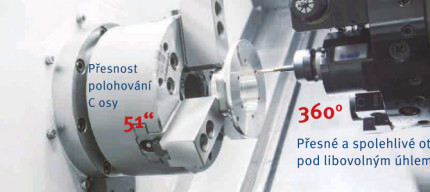

| Úhlová přesnost osy C | 51“ | |
| Přesnost opakování osy C | 20“ | |

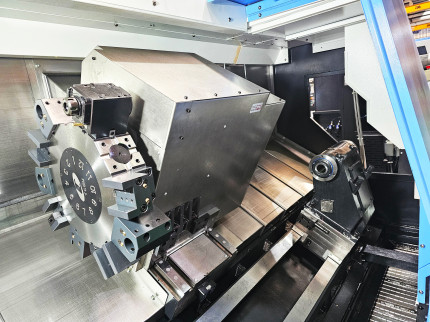

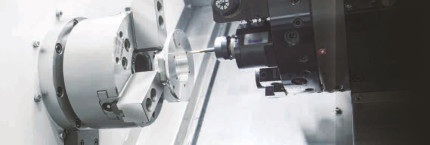

| Výměník nástrojů | ||
| Typ výměníku | Servo BMT 55 - DIN1809 | |
| Počet nastavitelných pozic | 12 | |
| Povolené otáčky poháněných nástrojů | max. 4 000 ot/min | |
| Výkon nástroje | 4,8 kW | |
| Max. krouticí moment nástroje | 20 Nm | |

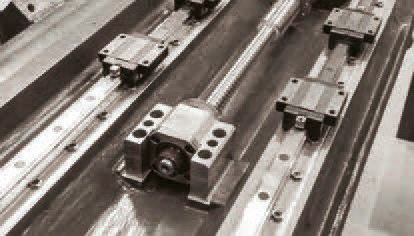

| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 280 mm | |
| Rozsah posuvu - osa Y | ± 50 mm | |
| Rozsah posuvu - osa Z | 1280 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 24 m/min | |
| Rychloposuv v ose Y | 10 m/min | |
| Rychloposuv v ose Z | 30 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 12 Nm | |
| Kroutící moment motoru - osa Y | 12 Nm | |
| Kroutící moment motoru - osa Z | 12 Nm | |

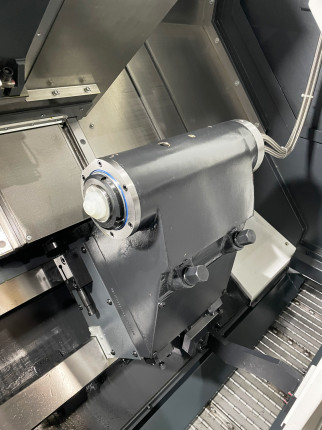

| Koník | ||
| Kužel pinoly koníka | MK5 | |
| Rozměry | ||
| Rozměry (š × v × h) | 5040 × 1990 × 1880 mm | |
| Hmotnost | 4700 kg |
