| Řídící systém | ||
|---|---|---|

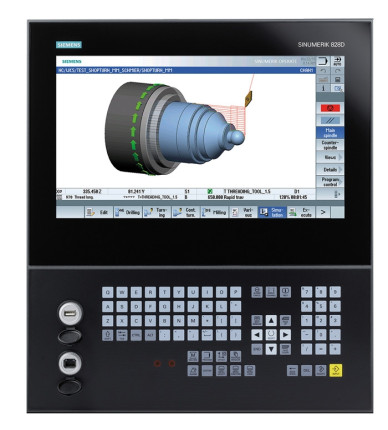

| Řídící systém | Siemens Sinumeric 828D | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 30 kVA | |

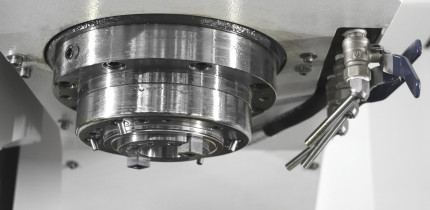

| Inline vřeteno | ||
| Hnací motor (režim S1) | 20 kW | |
| Hnací motor (režim S6-30%) | 52,4 kW | |
| Kroutící moment motoru | (S1) 96 Nm / (S6-30%) 250 Nm | |
| Kužel vřetene | SK 40 DIN 69871 | |
| Otáčky | 15000 ot/min | |

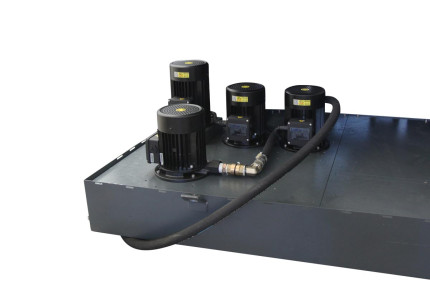

| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 3 jednotky - 1000 W | |
| Nádrž na chladící kapalinu | 200 l | |
| Max. čerpané množství | 35 l/min | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |

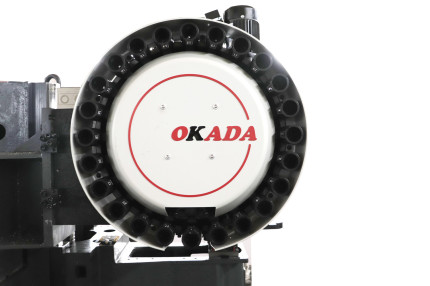

| Výměník nástrojů | ||
| Typ výměníku | S dvojitým ramenem | |
| Počet nastavitelných pozic | 30 | |
| Max. průměr nástroje | 78 mm | |
| Max. délka nástroje | 300 mm | |
| Max. hmotnost nástroje | 8 kg | |
| Čas výměny nástroje | 2,5 s | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 1000 mm | |
| Rozsah posuvu - osa Y | 620 mm | |
| Rozsah posuvu - osa Z | 630 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 36 m/min | |
| Rychloposuv v ose Y | 36 m/min | |
| Rychloposuv v ose Z | 32 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 20 Nm | |
| Kroutící moment motoru - osa Y | 20 Nm | |
| Kroutící moment motoru - osa Z | 36 Nm | |
| Stlačený vzduch | ||
| Pracovní tlak | 6 - 8 bar | |
| Pracovní stůl | ||
| Vzdálenost vřeteno - pracovní stůl | 120 – 750 mm | |
| Rozměry pracovního stolu | 1200 × 600 mm | |
| T-drážky | velikost drážky | 18 mm | |
| T-drážky | počet | 5 | |
| T-drážky | rozteč | 100 mm | |
| Max. zatížení stolu | 800 kg | |
| Rozměry | ||
| Rozměry (š × v × h) | 2856 × 2300 × 2850 mm | |
| Hmotnost | 6500 kg |
