| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumerik 808D ADVANCED | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 3,75 kVA | |
| Vřeteno | ||
| Provedení vřetene | DIN 6350 A2-3 | |
| Hnací motor (režim S1) | 2,2 kW | |
| Krouticí moment motoru (režim S1) | 14 Nm | |
| Kroutící moment vřetene | 28 Nm | |
| Průchod vřetene | 30 mm | |
| Otáčky | 40 – 4000 ot/min | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 95 W | |

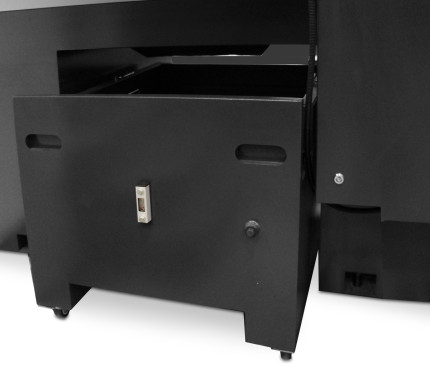

| Nádrž na chladící kapalinu | 25 l | |
| Údaje o stroji | ||
| Výška hrotu | 169 mm | |
| Vzdálenost mezi hroty | 430 mm | |
| Max. točný průměr nad suportem | 200 mm | |
| Max. točný průměr nad ložem | 300 mm | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,01 mm | |
| Přesnost polohování | ± 0,01 mm | |

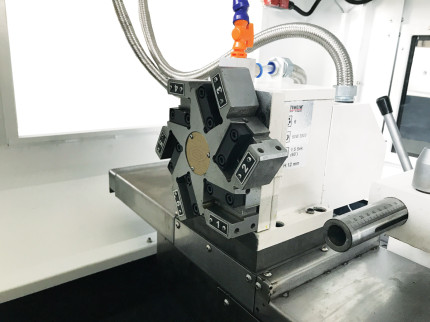

| Výměník nástrojů | ||
| Typ výměníku | elektrický | |
| Počet nastavitelných pozic | 6 | |
| Max. výška a šířka upnutí nástroje | 16 mm | |
| Max. upínací průměr vrtací tyče | 16 mm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 145 mm | |
| Rozsah posuvu - osa Z | 465 mm | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 1,3 Nm | |
| Kroutící moment motoru - osa Z | 2,4 Nm | |
| Koník | ||
| Kužel pinoly koníka | MK2 | |
| Zdvih pinoly koníka | 120 mm | |
| Průměr pinoly | 30 mm | |
| Rozměry | ||

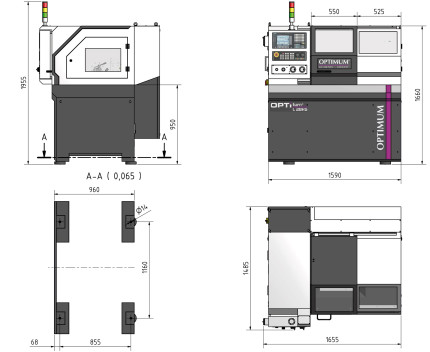

| Rozměry (š × v × h) | 1655 × 1955 × 1590 mm | |
| Hmotnost | 832 kg |
 |

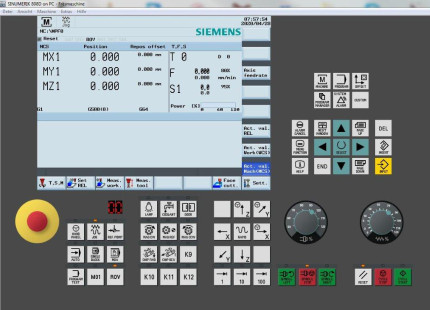

Řídící systém Sinumerik 808D ADVANCED
|
