| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumerik 808D ADVANCED | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 11 kVA | |
| Vřeteno | ||
| Provedení vřetene | ISO 702-1 č. 6 - Form A2 | |
| Hnací motor (režim S1) | 7,5 kW | |
| Krouticí moment motoru (režim S1) | 48 Nm | |
| Hnací motor (režim S6-30%) | 11,25 kW | |
| Krouticí moment motoru (režim S6-30 %) | 72 Nm | |
| Kroutící moment vřetene | 86 Nm | |
| Průchod vřetene | 66 mm | |
| Otáčky | 3000 ot/min | |

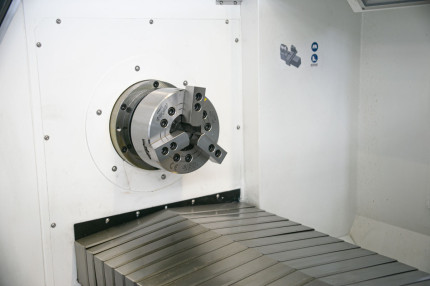

| Typ sklíčidla | hydraulické | |
| Průměr sklíčidla | 210 mm | |
| Průchod sklíčidla | 52 mm | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 450 W | |
| Nádrž na chladící kapalinu | 110 l | |
| Hydraulický systém | ||
| Výkon motoru hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 50 l | |
| Údaje o stroji | ||
| Výška hrotu | 245 mm | |
| Vzdálenost mezi hroty | 618 mm | |
| Max. točný průměr nad suportem | 280 mm | |
| Max. točný průměr nad ložem | 490 mm | |
| Šířka lože | 400 mm | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,005 mm | |
| Přesnost polohování | ± 0,008 mm | |

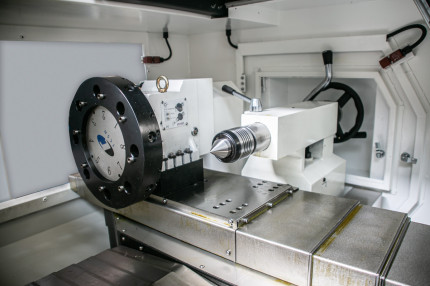

| Výměník nástrojů | ||
| Typ výměníku | hydraulický - VDI 30 | |
| Počet nastavitelných pozic | 8 | |
| Max. výška a šířka upnutí nástroje | 20 × 20 mm | |
| Max. upínací průměr vrtací tyče | 32 mm | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 300 mm | |
| Rozsah posuvu - osa Z | 800 mm | |
| Rychloposuv | ||
| Rychloposuv v ose X | 12 m/min | |
| Rychloposuv v ose Z | 15 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 6 Nm | |
| Kroutící moment motoru - osa Z | 11 Nm | |
| Koník | ||
| Kužel pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 150 mm | |
| Průměr pinoly | 75 mm | |
| Rozměry | ||

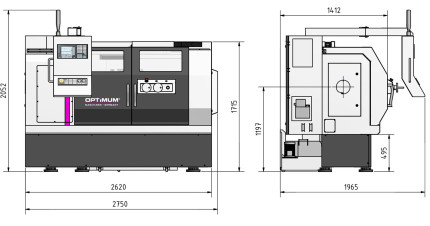

| Rozměry (š × v × h) | 2750 × 2052 × 1965 mm | |
| Hmotnost | 4200 kg |
 |

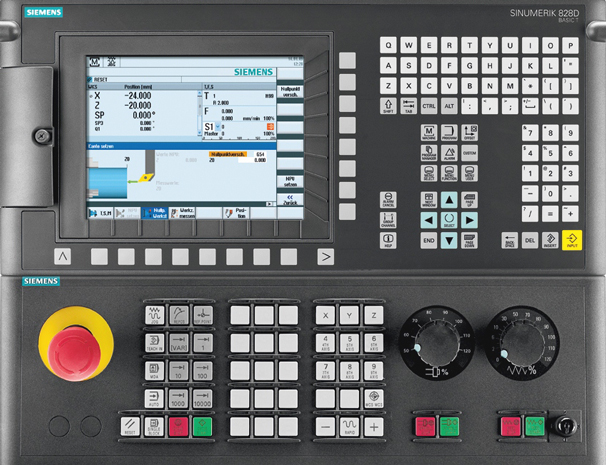

Řídící systém Sinumerik 828D BASIC T
|
