| Řídící systém | ||
|---|---|---|
| Řídící systém | Siemens Sinumerik 808D ADVANCED | |
| Elektrické připojení | ||
| Elektrické připojení | 400 V | |
| Celkový příkon | 12 kVA | |
| Vřeteno | ||
| Kroutící moment motoru | (S1) 24 Nm / (S6-30%) 36 Nm | |
| Výkon vřetene | (S1) 3,7 kW / (S6-30%) 5,5 kW | |
| Kužel vřetene | BT30 | |
| Otáčky | 10000 ot/min | |
| Chladící zařízení | ||
| Výkon motoru chladícího čerpadla | 450 W | |
| Nádrž na chladící kapalinu | 70 l | |
| Přesnost obrábění | ||
| Opakovatelná přesnost | ± 0,015 mm | |
| Přesnost polohování | ± 0,015 mm | |

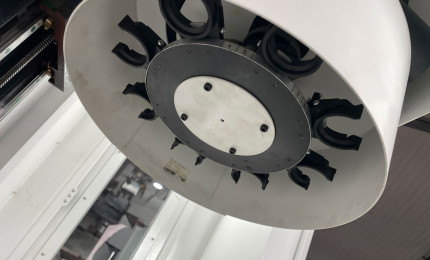

| Výměník nástrojů | ||
| Typ výměníku | Karusel | |
| Počet nastavitelných pozic | 8 | |
| Max. průměr nástroje | 100 mm | |
| Max. délka nástroje | 200 mm | |
| Max. hmotnost nástroje | 6 kg | |
| Čas výměny nástroje | 7 s | |
| Rozsah posuvů | ||
| Rozsah posuvu - osa X | 330 mm | |
| Rozsah posuvu - osa Y | 220 mm | |
| Rozsah posuvu - osa Z | 320 mm | |
| Rychloposuv | ||
| Rychloposuv - osa X/Y/Z | 15 m/min | |
| Kroutící moment motoru | ||
| Kroutící moment motoru - osa X | 3,5 Nm | |
| Kroutící moment motoru - osa Y | 6 Nm | |
| Kroutící moment motoru - osa Z | 6 Nm | |
| Stlačený vzduch | ||
| Pracovní tlak | 6 bar | |
| Pracovní stůl | ||
| Vzdálenost vřeteno - pracovní stůl | 90 – 410 mm | |
| Vzdálenost vřeteno - sloup | 280 mm | |
| Rozměry pracovního stolu | 690 × 225 mm | |
| T-drážky | velikost drážky | 14 mm | |
| T-drážky | počet | 3 | |
| T-drážky | rozteč | 63 mm | |
| Max. zatížení stolu | 150 kg | |
| Rozměry | ||
| Rozměry (š × v × h) | 1845 × 1480 × 1680 mm | |
| Hmotnost | 1900 kg |
 |

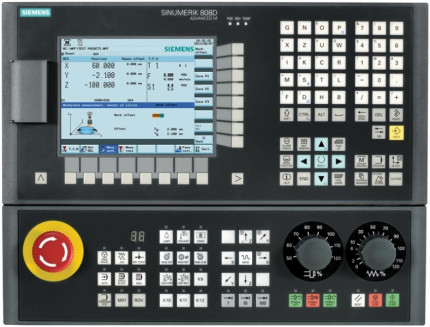

Řídící systém Sinumerik 808D ADVANCED
|
